放大器SGA 放大器SGA 放大器SGA 放大器SGA
SGA特点:
应变计放大器理想的称重传感器信号调理
10V DC驱动器的4个称重传感器的电桥激励
可选择1到5000 Hz的测试和测量应用的带宽
可选择从0.1到30灵敏度mV / V的开关,微调电位器
开关选择偏差±70%FS使用的开关和微调电位器
用户可选择的模拟输出电压或电流的标准格式

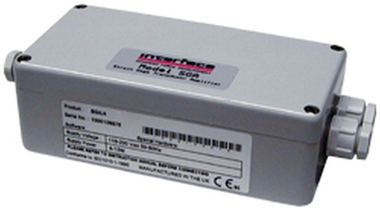

SGA(主照片中所示)来完成的情况下,选项的DIN导轨安装的情况下
(D4)所示的左侧或PCB板
SGA参数:
参数
最小 典型 最大 单位
电源(SGA / A) - (110/230VAC),50 - 60赫兹
198分之99 110/230 253分之126V AC
电源DC: - 18 24 V DC(注:1)
电源IS12/24 - 隔离 9 36 V DC
电源电流DC: - (取决于负载) 50 90 200 毫安
电桥激励350R应变计 9.5 10 10.5 V
电桥电阻 85 欧姆
电桥灵敏度(可切换) 0.06 30 mV / V的
增益调整(火锅 - 细调)。 0.06 1.0 毫伏/ V(注:2)
偏移调整(火锅 - 细调。) -1.25 +1.25 FR(FR =满量程)
偏移调整(可切换 - 粗调) ±1.25 ±79 %FR
输出负载(电压输出) 2 毫安
输出负载(电流输出) 0 500 欧姆
带宽(无过滤器为2mV / V) - 3dB点 DC 6 千赫
滤波器截止(可切换范围) - 3dB点 1 5000 赫兹
零温度系数为2.5mV / V) 0.002 0.009 为2.5mV / V FR FR /ºC
量程温度系数 0.007 0.01 %FR /ºC
线性 0.03 %FR
收益稳定第一1000小时 0.2 %FR
增益稳定性 - 第二届1000小时 0.1 %FR
90天偏移稳定性 3.3 紫外线
输出负载稳定增益(0 - 100%) 0.01 %FR
输出负载稳定度偏移(0 - 100%) 0.01 %FR
电源抑制增益(0 - 100%) 0.01 %FR
电源抑制偏移(0 - 100%) 0.01 %FR
工作温度范围 -10 50 ºC
存储温度范围 -20 70 ºC
湿度 95 %
注:1,18V最大满负荷。 注:2取决于灵敏度设置
输出设置的选项板上开关
±10V,±5V,0〜10V,0〜5V,为0-20mA,4-20mA的
连接
现场螺钉接线端子 - 2.5mm²的上升钳位
附件
ABS外壳,160×80×55密封等级IP65电缆固定头配有3关
控制
收益锅,锅偏移,增益开关粗,粗位移开关,过滤器切断开关,输出模式开关
环境的
CE环保认证 欧洲EMC指令2004/108/EC,低电压指令2006/95/E
